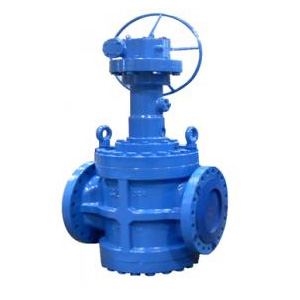

手动双关双断阀



XZ43X手动双关双断阀用途：双关双断阀适用于：航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。

XZ43X手动双关双断阀的基本结构主要由以下两部分

1. 阀体

阀体的主要零部件有阀体、阀芯、阀瓣（嵌主密封圈）、端盖、底盘、填料等。阀芯与阀瓣是阀体部分的核心。阀芯通过上、下耳轴固定于阀体内，中间为流道口，两侧为斜楔面，在该楔面上铣有燕尾导轨同左右两片阀瓣相连。阀瓣是主密封件，阀瓣的表面为圆柱面，可达到B级硬密封精度，在该圆柱面上铣有一圈沟槽，采用模压硫化的方法在其中永久嵌有主密封圈（氟化橡胶或丁腈橡胶等），当阀门关闭时可形成硬软密封。

2.操纵器
操纵器的主要由指示标记牌，手轮，主轴，轴套，球头销，支架等组成，固定在端盖上，通过连接销与阀芯杆相连。操纵器部分是动作的执行机构，当阀门由开启→关闭时，按顺时针转动手轮，阀芯先作90°旋转运动，带动阀瓣转到阀体流道口位置，然后阀芯作向下直线移动，驱动阀瓣径向扩张，向阀体内壁贴近，直到软密封被压入凹槽，使阀瓣表面与阀体内壁接触，完成关闭过程。
当阀门由于关闭→开启时，按逆时针转动手轮，阀芯先作向上直线移动，到一定位置后作90°旋转运动使阀门处于导通状态。
