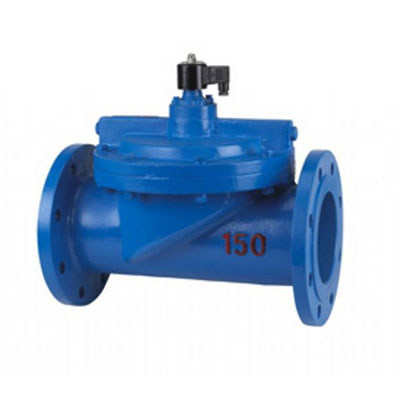

ZCS水用电磁阀

质量稳定：实行全过程质量监控，细致入微，
全方位检测！

价格合理：高效内部成本控制，减少了开支，
让利于客户！

交货快捷：先进生产流水线，充足的备货，
缩短了交货期！

产品说明书下载电磁阀实物图产品安装图纸

下一个：没有了上一个：[ZCG高温蒸汽电磁阀]

ZCS水用电磁阀产品概述：

ZCS系列电磁阀适用于以水或液体为工作介质，可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故队工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。

ZCS水用电磁阀工作原理：

本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

ZCS水用电磁阀技术参数：

公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介质	液体、水、≤ΟE、及其他非腐蚀性流体
功耗VA	17						30
阀体材质	铸铁铜不锈钢						铸铁
流量系数 Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000
动作方式	常开常闭
型式	先导式
介质温度（℃）	-5～80						-50～60
工作压力（Mpa）	0.05～1.0						0.1～1.0					0.15～1.0
额定电压	AC220V·DC24V其余规格可作特殊订货

ZCS水用电磁阀连接尺寸：

公称通径 DN	内螺纹连接			法兰连接
	内螺纹	外形尺寸		外形尺寸		法兰尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2″	105	90
20	3/4″	114	100
25	1″	138	120	130	160	115	85	65	4- 14	16	3
32	11/4″	151	137	137	180	140	100	76	4- 18	18	3
40	11/2″	155	145	152	200	150	110	84	4- 18	18	3
50	2″	187	188	152	210	165	125	99	4- 18	20	3
65				222	243	185	145	118	4- 18	20	3
80				239	256	200	160	132	8- 18	20	3
100				255	350	220	180	156	8- 18	22	3
125				416	360	250	210	184	8- 18	22	3
150				440	400	285	240	211	8- 22	24	3
200				443	530	340	295	266	8- 22	24	3
250				493	550	395	350	319	12- 22	26	3
300				549	580	445	400	370	12-φ22	26	4
