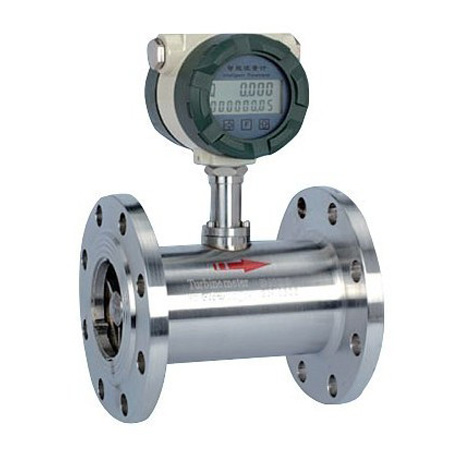

LWGY液体涡轮流量计

质量稳定：实行全过程质量监控，细致入微，
全方位检测！

价格合理：高效内部成本控制，减少了开支，
让利于客户！

交货快捷：先进生产流水线，充足的备货，
缩短了交货期！

产品说明书下载电磁阀实物图产品安装图纸

一、液体涡轮流量计概述

LWGY液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

该产品含脉冲输出、电流信号输出、内部锂电池供电等多种形式以满足使用方多方面的需求。仪表价格低廉，集成度高，体积小巧，产品也适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

二、液体涡轮流量计产品特点

1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

3.输出脉冲频率信号及4-20MA电流信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

4.可获得很高的频率信号（3-4kHz），信号分辨力强；

5.范围度宽，中大口径可达1:20，小口径为1:10；

6.结构紧凑轻巧，安装维护方便，流通能力大；

7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

三、液体涡轮流量计基本参数与技术性能

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
仪表口径及连接方式	（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316（L）不锈钢等
被测介质温度（℃）	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	脉冲频率信号，低电平≤0.8V高电平≥8V，4-20MA电流信号
供电电源	+12VDC、+24VDC、内部锂电池供电（可选）
信号传输线	STVPV3×0.3（三线制），4-20MA（两线制）
传输距离	≤1000m
信号线接口	豪斯曼接头
防爆等级	内部锂电池供电为防爆型
防护等级	IP65

型号								说明
LWGY─	□	□	□	□	□	□	/□	说明
公称通径	4							4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
	6							+12V供电，脉冲输出，高电平≥8V低电平≤0.8V6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
	10							10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
	15							15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
	20							20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
	25							25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
	32							32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
	40							40mm，标准量程2～20m3/h，宽量程为1～20m3/h
	50							50mm，标准量程4～40m3/h，宽量程为2～40m3/h
	65							65mm，标准量程7～70m3/h，宽量程为4～70m3/h
	80							80mm，标准量程10～100m3/h，宽量程为5～100m3/h
	100							100mm，标准量程20～200m3/h，宽量程为10～200m3/h
	125							125mm，标准量程25～250m3/h，宽量程为13～250m3/h
	150							150mm，标准量程30～300m3/h，宽量程为15～300m3/h
	200							200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型		N						+12V供电，脉冲输出，高电平≥8V低电平≤0.8V
		B						内部3.6V锂电池供电
		B						内部3.6V锂电池供电
精度等级			05					精度0.5级
精度等级			10					精度1.0级
涡轮类型				W				宽量程涡轮
涡轮类型				S				标准涡轮
材质					S			304不锈钢
材质					L			316（L）不锈钢(定制)
防爆						N		电池供电表头均为防爆型
压力等级							N	常规（1.0Mpa、1.6Mpa、2.5Mpa、6.3Mpa）
压力等级							H(x)	高压（需定制）

注：DN15～DN40常规为螺纹连接，DN50以上为法兰连接

例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要内部锂电池供电，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40B-5SSN/H16
