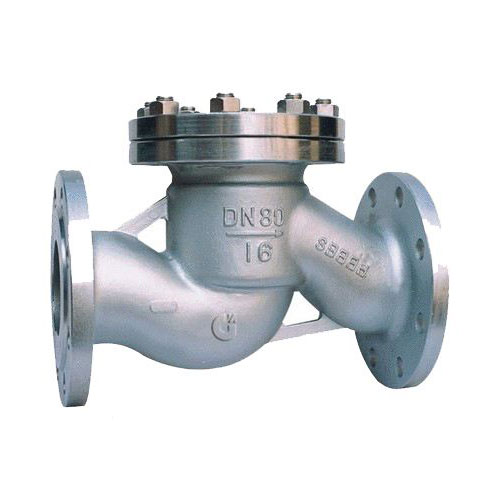

H41H升降式止回阀,不锈钢止回阀
质量稳定：实行全过程质量监控，细致入微，
全方位检测！
全方位检测！
价格合理：高效内部成本控制，减少了开支，
让利于客户！
让利于客户！
交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
缩短了交货期！
H41H升降式止回阀概述：
升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流。
H41H升降式止回阀性能规范：
|
阀体材料 |
公称压力 |
工作温度 |
适用介质 |
|
|
碳 钢 |
1．6-6．4 |
≤425 |
水、油品、蒸汽 |
|
|
10．0、16．0 |
≤450 |
／ | ||
|
不锈钢 |
P |
1．6-16．0 |
≤200 |
硝酸类 |
|
R |
／ | ／ |
醋酸类 |
|
|
铬镍钛 |
PI |
1．6-6．4 |
≤550 |
石油、石油产品 |
|
铬钼钢 |
1．6-16．0 |
≤550 |
油 |
|
| 称压力 PN |
公称通径 DN |
主要连接尺寸 | 外形 尺寸 |
||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
