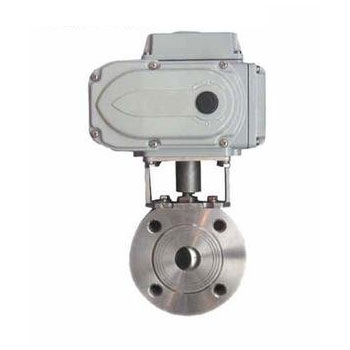

Q971F电动对夹式球阀

质量稳定：实行全过程质量监控，细致入微，
全方位检测！
价格合理：高效内部成本控制，减少了开支，
让利于客户！
交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
产品说明书下载 球阀实物图 产品安装图纸
下一个[Q946F电动四通球阀]上一个：[DQ41F低温球阀]

Q971F电动对夹式球阀



电动对夹式球阀概述：
　　 q971f电动球阀是球芯通道形状有矩形、v形及o形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。


电动对夹式球阀主要零件材料:

1) 轴 shaft 不锈钢 ansi316 1.4401 unix5crnimo 17 12
2) 螺母夹 nut holder 不锈钢 ansi304 1.4301 unix5crni 18 10
3) 防松螺母 lock nut 不锈钢 ansi304 1.4301 unix5crni 18 10
4) 弹簧 spring 不锈钢 ansi301 1.4310 unix12crni 17 07
5) 垫圈 washer 不锈钢 ansi304 1.4301 unix5crni 18 10
6) 压紧环型螺母 gland nut ring 不锈钢 ansi304 1.4301 unix5crni 18 10
7) 顶部密封 至p sealing ＊＊ 聚四氯乙烯 p.t.f.e. / /
8) o环 o-ring ＊＊ 氟橡胶 viton / /
9) 密封圈 seals 聚四氯乙烯 p.t.f.e. / /
10) o环 o-ring 氟橡胶 viton / /
11) 环型螺母密封 ring nut sealing 聚四氯乙烯 p.t.f.e. / /
12) 底部密封 bot至m sealing 聚四氯乙烯 p.t.f.e. / /
13) 环型螺母 ring nut ＊ 不锈钢 ansi316 1.4401 unix5crnimo 17 12
14) 球体 ball ＊ 不锈钢 ansi316 1.4401 unix5crnimo 17 12
15) 阀体 body ＊ 不锈钢 ansi316 1.4408 /






电动对夹式球阀主要技术参数:

直径
mm.
15
20
25
32
40
50
65
80
100
尺寸
mm.
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
通径
mm.
15
20
25
32
40
50
65
80
100
A
mm.
207,5
207,5
207,5
207,5
256,5
256,5
256,5
256,5
381
B
mm.
122,5
122,5
122,5
122,5
156,5
156,5
156,5
156,5
242
C
mm.
68
68
68
68
94
94
94
94
137
D
mm.
163,5
163,5
163,5
163,5
185
185
185
185
234
X
mm.
44
44
44
44
44
44
44
44
44
E
mm.
35
38
42
50
60
70
95
118
140
ΦG
mm.
90
100
110
130
140
165
185
200
220
ΦM
mm.
65
75
85
100
110
125
145
160
180
ΦN
mm.
M 12/4
M 12/4
M 12/4
M 16/4
M 16/4
M 16/4
M 16/4
M 16/8
M 16/8
ΦR
GAS
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
1/8"
T. of cycle 50/60 Hz
s.
15 - 12,5
15 - 12,5
15 - 12,5
15 - 12,5
15 - 12,5
15 - 12,5
15 - 12,5
15 - 12,5
15 - 12,5
H
mm.
234,5
237,5
243
249,5
295
302
325
335
395
重量
Kg.
6,7
7,3
7,9
9,3
15,4
15
19,7
29,3
44,9
