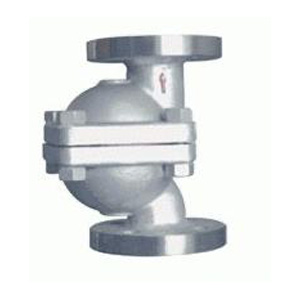

CS41H不锈钢立式蒸汽疏水阀
全方位检测！
让利于客户！
缩短了交货期！
立式自由浮球式疏水阀产品技术质量和制造工艺达到国际上同类产品的高水平。我公司引进国外先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。 立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的大优点是可垂直安装于蒸汽管道上，使用方便。
立式自由浮球式疏水阀工作原理
立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
立式自由浮球式疏水阀型号规格外型尺寸表
|
型 号 |
通径 |
连接方式 |
外形尺寸 |
|
|
H |
L |
|||
|
CS11H-16-ⅠL |
15 |
螺纹 |
120 |
84 |
|
20 |
120 |
84 |
||
|
25 |
120 |
84 |
||
|
CS41H-16-ⅠL |
15 |
法兰 |
150 |
84 |
|
20 |
150 |
84 |
||
|
25 |
150 |
84 |
||
|
CS11H-16-ⅡL |
15 |
螺纹 |
160 |
170 |
|
20 |
160 |
170 |
||
|
25 |
160 |
170 |
||
|
CS41H-16-ⅡL |
15 |
法兰 |
210 |
195 |
|
20 |
210 |
195 |
||
|
25 |
210 |
195 |
||
相关疏水阀产品系列：
尼威阀门使用和保养
应确认阀体的材料、压力和温度的大值能否满足工况所需。
在安装前必须清洗管路，除去杂物。
安装位置应尽可能靠近加热设备。
应水平安装在管路的低点，流向与阀体上标注的方向一致。
每台加热设备要各自安装疏水阀，以免相互影响。
在保证系统能安全运行时，缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态.
要定期保养，保证疏水阀正常工作。
